CimatronE 軟件是由以色列 Cimatron公司開發的集 CAD/CAM 為一體的綜合性軟件,該軟件具有功能齊全、操作簡便、學習簡單、經濟方便等特點,受到企業的普遍歡迎。

利用 cimatron 軟件可以解決復雜零件造型、編程等問題,實現自動編程,特別是對不規則復雜曲線、曲面和實體的編程,可以很大程度的提高編程時間和機床使用率。通過對該軟件中刀具庫的建立,工藝表的制定,可以大大縮短產品的生產周期和降低成本。特別值得一提的是該軟件具有智能化的向?qū)Чぞ邨l,該工具條給編程人員帶來了很大的便捷。

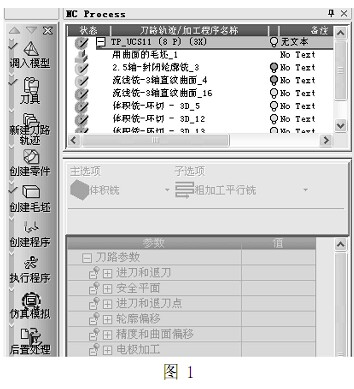

其工具條如圖 1 所示。

========1 建模

利用CAD模塊進行建模。利用cimatronE6軟件命令可以輕松繪制出各類復雜曲線,曲面以及實體,并能生成標準工程圖紙供

機床操作者核查。

還可以利用該軟件標準數據轉換接口建模。目前常用的UG、PRO-E、Mastercam、CAXA、Solidworks 等等繪制的三維圖形都可以通過 Cimatron 軟件轉換過來,但有些軟件產生的文件格式可以稍作改動,一般建議改為IGS或Parasolid等標準格式。這樣可以防止在轉換過中出現丟失現象發生。

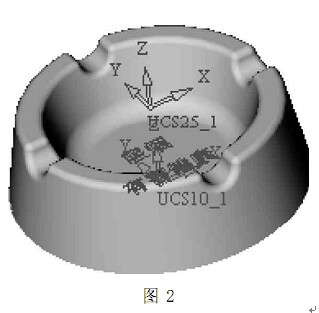

圖2為煙灰缸的模型,可以直接用CimatronE6軟件進行實體造型,也可以通過標準數據轉換進行建模。

4 后置代碼的生成與傳輸

接著要做的就是把剛才產生的刀路軌跡轉化為數控機床所能讀取的 G代碼指令,但是由于數控系統的不同,所以各種系統能讀取的指令也有所區別,這就需要我們選擇合適的后置處理參數。文中所選用的機床系統為 HAAS 系統,所以應該先選擇后置處理選項,再選擇 HAAS 后置處理器,才能產生出合適的 G 代碼指令。
