系統設計方案

1.系統設計思路

本系統有兩種工作方式，其一是數控電流源，其二是數控掃描電流源. 在第一種工作方式時，由鍵盤預設電流值、關閉掃描電流源，根據預設電流值由數字電位器實現 D/A 轉換，并利用運放工作在電流負反饋的特點及三極管擴流獲得直流電流源. 在第二種工作方式時，由鍵盤預設掃描起點的電流值、掃描電流范圍，根據預設掃描起點的電流值由數字電位器實現 D/A 轉換作為掃描電流的起始值，同時與由并行 D/A 轉換器以一定速率實現的掃描電流值相疊加，然后利用運放工作在電流負反饋的特點及三極管擴流獲得一定初始值的掃描直流電流源.

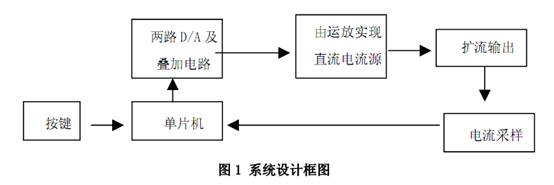

2 系統設計框圖

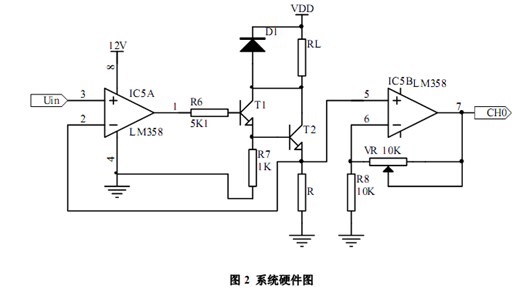

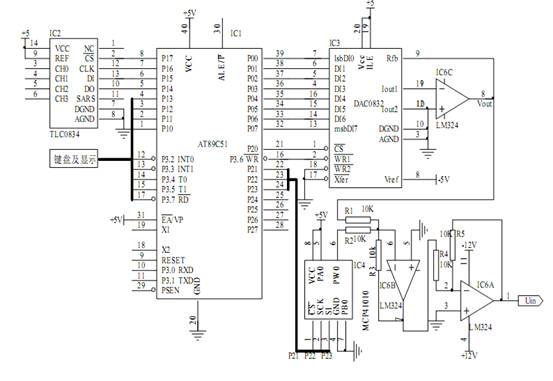

3 系統硬件圖

3.1 硬件簡介

AT89C51是8位單片機. 有四組8位準雙向I/O、5個中斷資源、1個串行接口、片內256B的RAM及4KB的程序存貯器、片外可外擴64KB RAM及程序存貯器. 在智能化控制有著廣泛的應用.

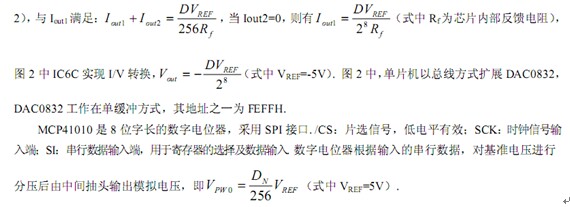

DAC0832 是 8 位雙緩沖電流型 D/A 轉換器. 工作電壓 VCC：+5V~+15V，基準參考電壓 VREF：+10V~-10V，ILE：允許輸入鎖存，高電平有效；/CS：低電平有效；/WR1（寫信號1）低電平有效，用來將總線送來的數據鎖存于輸入鎖存器中. /WR2（寫信號 2）低電平有效，用于將輸入鎖存器中的數據傳送到 DAC 鎖存器中并鎖存起來. /XFER（傳送控制信號）：低電平有效，用來控制/WR2，選通 D/A轉換. Iout1（DAC 電流輸出端 1，電流穩定時間為 1 微秒），當數字量全 1，輸出 Iout1最大. Iout2（DAC 電流輸出端
