3 課題“精密臥式加工中心設計制造關鍵技術”中，所研制的臥式加工中心 M /800H 樣機性能指標: 主軸最高轉速 12 000 r / min，直線坐標定位精度 0. 003 mm，重復定位精度 0. 0 015 mm，轉臺定位精度 3″，重復定位精度 1. 5″。其中，機床的精密裝配技術成為必不可少的關鍵研究內容。M /800H 臥式加工中心的整機裝配可以劃分為: 移動部件裝配、主軸單元部件裝配、數控轉臺部件裝配、固定結合面裝配等，以下進行部分介紹。

1 移動部件導軌裝配技術

高精度臥式加工中心的移動部件導軌結合部的裝配精度對機床的定位、重復定位精度及機床加工精度

具有重要的影響。目前，國內外的通用方法仍然是通過導軌基面刮研方式，來保證導軌副的裝配精度。在實踐中發現，盡管導軌基面可以達到很高的刮研精度，但導軌裝配后的幾何精度不一定會提高，這是由于導軌的誤差、大件的結構、剛度等綜合因素造成了導軌裝配后的結構變形，同樣，移動部件在機床上裝配后，由于移動部件的重量、大件刮研時的放置方向與部件裝配后工作方向的差異，也會導致整機與關鍵部件的結構變形，進而影響直線坐標的精度，達不到機床精度要求。為解決這一問題，在 M /800H 高精度臥式加工中心裝配中，基于對裝配過程的靜力學仿真，得到 X、Y 和 Z 三組導軌每個裝配步驟的靜變形規律，確定導軌面各點綜合變形值。對比裝配前部件變形誤差和整機裝配后的變形誤差，利用反變形原理，修正導軌安裝基面，以提高直線移動部件的幾何精度和運動精度［1－2］。

1. 1 導軌基面修正方法

精密臥式加工中心的 X、Y 和 Z 三向?qū)к壏謩e安裝在立柱、溜板和床身上，實際刮研調整時，立柱、溜板和床身平放在地面或墊鐵上，對床身來說，調整時的重力方向和工作狀態下的重力方向相同，但是，對于立柱和溜板來說，調整時的重力方向與工作狀態下的重力方向不同。設移動部件在導軌上的行程為 S，將該行程均分為 n 段，則應計算的變形節點位置有 n + 1 個，記每個裝配狀態下各個節點位置的導軌變形為 δi ，其

中 i = 1，2，3，…，n+1，m = 0，1，2，3，4，5，表示各裝配步驟。對X、Y 導軌，調整時重力作用下的變形和工作狀態下的變形不同，設在實際調整狀態下，導軌面的重力變形為 δ'i ，直線度設計要求為 δ，則 X、Y 導軌安裝面修正后的調整量應為:

δ = δ5 +δ0 －δ

ai i i

對于 Z 向?qū)к?span style="position:relative;top:-1px;letter-spacing:-7px">，調整方向的重力和工作狀態下的重力方向相同，δ0 = 0。

1. 2 導軌靜變形仿真分析方法

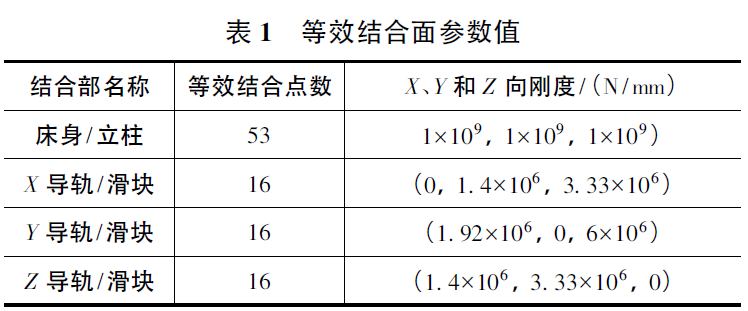

使用軟件 Creo 2. 0 建立整機大件的三維模型，并對結構進行簡化。固定結合面主要是螺栓連接結合部，在進行等效時，選定螺栓連接處作為等效結合點，并對兩個結合點建立三向剛度關系。等效方式如圖1a 所示。滑動結合面主要包括滾動直線導軌—滑塊結合面，進行等效時，在導軌和滑塊上對應位置設置等效結合點，對兩個結合點建立兩向剛度，等效方式如圖1b 所示。各結合面結合點的等效剛度值，如表 1 所示。


考慮在重力作用下，精密臥式加工中心裝配過程中的導軌偏差傳遞與積累規律［3］。該精密臥式加工中心床身采用三點支撐方式，對床身三個支撐面施加全約束，床身－立柱結合面，導軌－滑塊結合面等均通過創建結合點施加剛度來進行等效處理。施加載荷時，全局沿－Y 向施加重力載荷( 加速度為 9 800 mm / s2 ) 。在進行有限元仿真時，按照“床身—立柱—溜板—主軸箱—工作臺”的裝配序列進行，如表 2 所示。


對各個裝配狀態進行靜力學仿真，并提取導軌法向的靜變形誤差運用 Matlab 軟件進行畫圖，得出不同裝配狀態下的各向?qū)к夓o變形曲線。從而根據反變形原理，對三向?qū)к壍墓窝忻孢M行刮研調整。

1. 3 各向?qū)к壒窝姓{(diào)整前后的誤差

( 1) X 向?qū)к?/p>

通過靜力學分析仿真，對 X 向?qū)к夁M行刮研調整。各裝配狀態下，調整前和調整后的直線度誤差和角度誤差如圖 2 所示。從圖中可以看出，調整前最終直線度誤差為 13. 16 μm，最大角度誤差為 0. 015 μm / mm; 按照導軌面反變形調整方法，調整后的直線度誤差最終減小為 4. 49 μm，最大角度誤差減小為 0. 008μm / mm，符合設計要求。

( 2) Y 向?qū)к?/p>

同理可得，Y 向?qū)к壐餮b配狀態下，調整前和調整后的直線度誤差如圖 3 所示。從圖中可以看出，調整前最終直線度誤差為 63. 1 μm，直線度誤差隨著裝配過程逐漸增加，最大角度誤差為 0. 045 μm / mm; 調整后的直線度誤差最終減小為 5. 000 μm，角度誤差減小為 0. 002 μm / mm，符合設計要求。


( 3) Z 向?qū)к?/span>

同理可得，Z 向?qū)к壐餮b配狀態下，調整前和調整后的直線度誤差如圖 4 所示。從圖中可以看出，調整前最終直線度誤差為 6. 57 μm，直線度誤差隨著裝配過程逐漸增加，調整后的直線度誤差為 5. 000 μm，角度誤差與調整前相比，略有減小，且最大角度偏差為0. 01 μm / mm，符合設計要求。


1 主軸單元部件的裝配技術

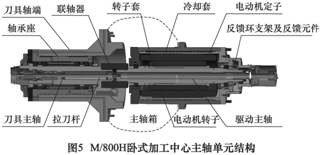

主軸單元部件是高精度臥式加工中心的關鍵部件之一。其靜動態精度是機床實現高精度的基礎條件。M / 800H 臥式加工中心采用了內裝主軸驅動電動機后置式分體主軸單元，見圖 5。相比傳統的內裝電動機主軸單元，電動機熱量、振動被有效隔離。刀具主軸軸承采用定位預緊，以保持加工端的高剛度。驅動主軸軸承采用定壓預緊，以減小軸承發熱。分體后，不僅要考慮分體后的刀具軸端與驅動軸端兩部分的裝配，還要考慮把兩部分裝配成一個整體，因此增加了裝配難度。為保證裝配質量，主要采用了以下工藝技術措施。


( 1) 主軸箱箱體的加工，前后配合孔的同軸度公差要在 0. 008 mm 以內，要求一次性加工完成，固定端面與孔的垂直度要在 0. 01 mm 以內，必要時進行刮研處理。

( 2) 預裝檢測。裝配前要認真檢測零件的清潔度，保證零件的清潔，避免異物混入; 使用檢具及工裝認真檢測零件的尺寸及精度，保證各零件之間相互位置及配合關系的正確性。

( 3) 熱裝工藝。根據轉速及配合直徑，按設計要求控制合適的過盈量，然后進行熱裝，包括電動機轉子與轉子套之間的熱裝、驅動主軸與轉子－轉子套組件的熱裝、反饋環支架與反饋元件的熱裝、電動機定子與冷卻套之間的熱裝以及刀具主軸與軸承的熱裝。

( 4) 壓裝工藝。驅動主軸與前軸承的壓裝，刀具主軸與軸承座的壓裝等。

( 5) 插裝工藝。刀具軸端與驅動軸端的插裝、松拉刀桿前后兩部分的插裝。

( 6) 動平衡。包括刀具軸端的動平衡、驅動軸端的動平衡及總裝完成后的動平衡。

2 數控轉臺部件裝配技術

M /800H 臥式加工中心數控轉臺采用靜壓支撐力

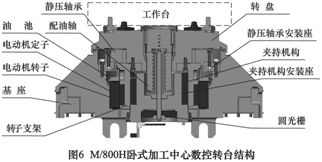

矩電動機直接驅動，其結構見圖 6。數控轉臺的裝配關鍵: 保證靜壓軸承與回轉部件之間的軸向間隙( 油膜厚度) 0. 02±0. 0 025 mm，徑向間隙( 油膜厚度) 0. 02

～ 0. 025 mm，軸承配合表面的平面度 0. 005 mm，配合表面間的平行度 0. 005 mm; 回轉零件之間的同軸度

≤0. 005 mm; 密封完好，內部循環液壓介質不準泄露，外部異物不準進入轉臺內部; 夾持機構的夾緊松開對數控轉臺的精度影響很小或沒有影響。為此，主要采取了以下工藝技術措施。

( 1) 預裝檢測。裝配前認真檢測零件的清潔度，保證零件的清潔，避免異物混入。使用檢具及工裝認 真檢測零件的尺寸及精度，保證各零件之間相互位置及配合關系的正確性。

( 2) 檢測軸承內孔尺寸，配磨與軸承配合的轉盤外圓表面，保證與軸承的徑向配合間隙 0. 02 mm。檢測軸承的軸向尺寸，刮研電動機轉子支架與軸承的配合面，保證與軸承的軸向配合間隙 0. 02 ～ 0. 025 mm。

( 3) 以轉臺基座底孔為統一的裝配基準，依次對電動機定子裝配和接油盒裝配、靜壓軸承安裝座裝配、靜壓軸承裝配進行同軸度找正定位，然后依次對電動機定子、接油盒和靜壓軸承安裝座進行裝配。


( 4) 對靜壓軸承進行預裝配，在靜壓軸承固定到安裝座后，應檢查靜壓軸承上表面的平面度≤0. 005 mm，必要時對安裝座安裝面進行刮研處理。

( 5) 把靜壓軸承裝入轉盤與轉子支架之間，并把轉子固定在轉子支架上，形成回轉組件，通過軸承與其安裝座之間的固定連接一起裝入基座上。裝配完成后，進行通油檢查，檢查轉盤及其固定件回轉是否靈活，無阻滯現象，回油是否通暢，密封是否完好。

( 6) 夾持機構固定在安裝座上，然后與基座裝配固定后，在保證靜壓軸承通油的同時，夾持機構通油進行夾緊，松開安裝座與基座之間的固定螺栓，進行自適應浮動找正，螺栓擰緊，通過多次調整，使轉臺回轉徑向跳動量達到最小。

結語

高精度臥式加工中心的裝配質量，是保證機床整機性能質量的關鍵。M /800H 高精度臥式加工中心通過裝配工藝技術的研究，嚴格控制機床的裝配質量，取得了較好的效果，達到了機床的設計要求。本文以 M /800H 高精度臥式加工中心為例，對移動部件導軌裝配、主軸單元裝配、數控轉臺的裝配工藝技術進行了介紹，對今后深入研究高精度機床的精密裝配技術具有一定的借鑒作用。
